BIM+VR技术用于核电项目

一、什么是BIM+VR

BIM+VR(Building Information Modeling +Virtual Reality,建筑信息模型+虚拟现实)技术是一种将BIM模型与VR模拟体验相结合的一种虚拟世界的交互式仿真系统,利用计算机融合多源信息,通过三维动态视景去感知实体行为下的虚拟世界。多数用于工程项目,辅助项目分析。

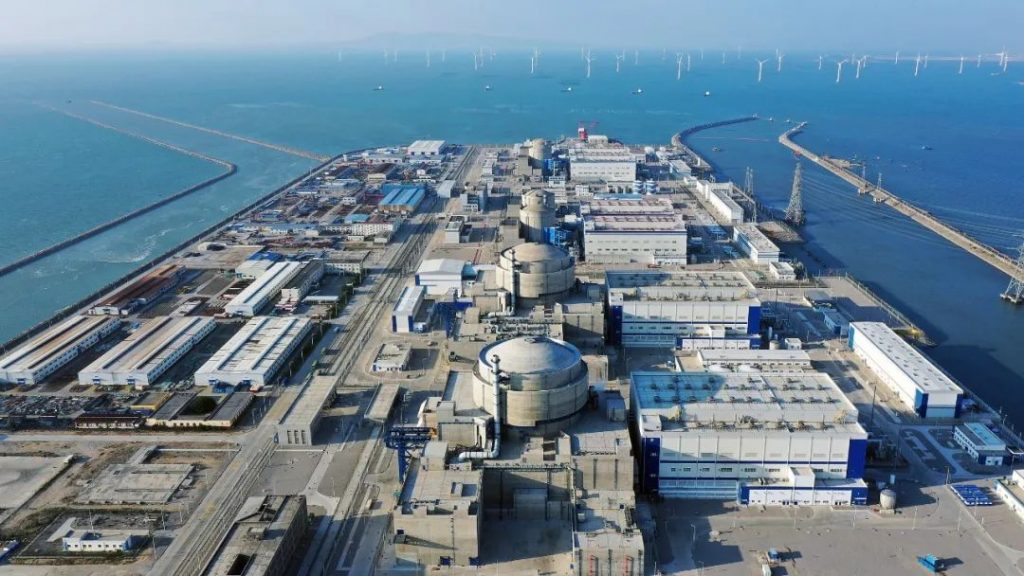

福清龙一号

二、BIM+VR在华龙一号核电常规岛中应用案例

BIM+VR在华龙一号核电常规岛中应用案例通过资源准备、实景展示、应用效果和应用价值4项内容,带大家更好地了解BIM+VR技术辅助项目现场施工应用。

1、资源准备:

  • 华龙一号常规岛BIM模型;
  • 现场拍摄、制作的实景图片;
  • VR软件自带的材质及网络资源材质。

2、实景展示

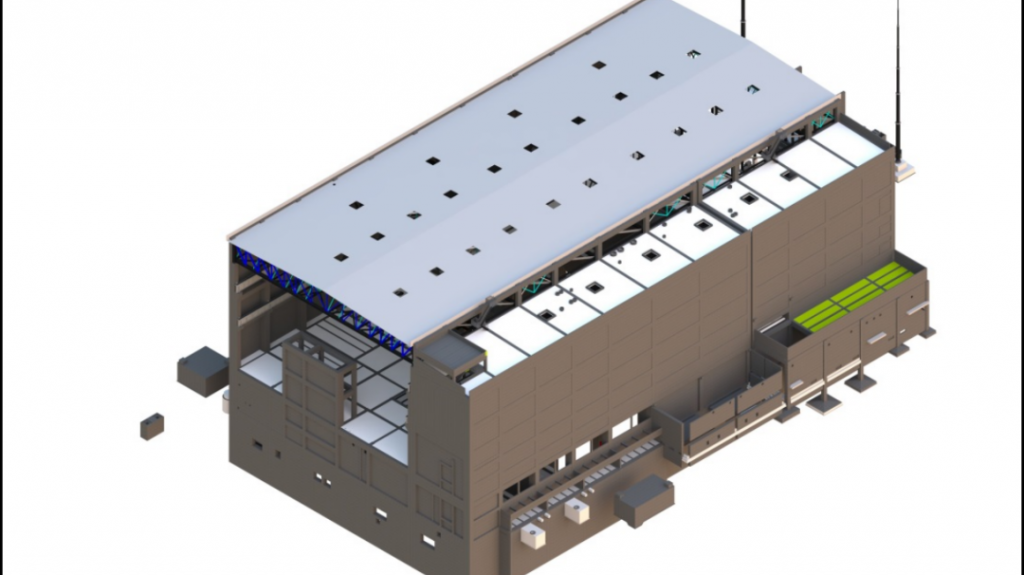

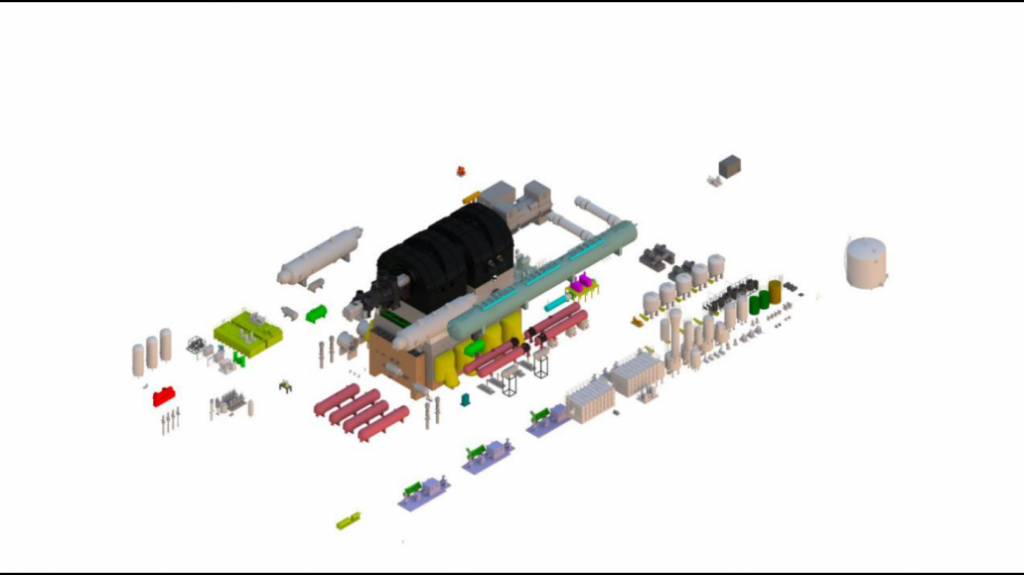

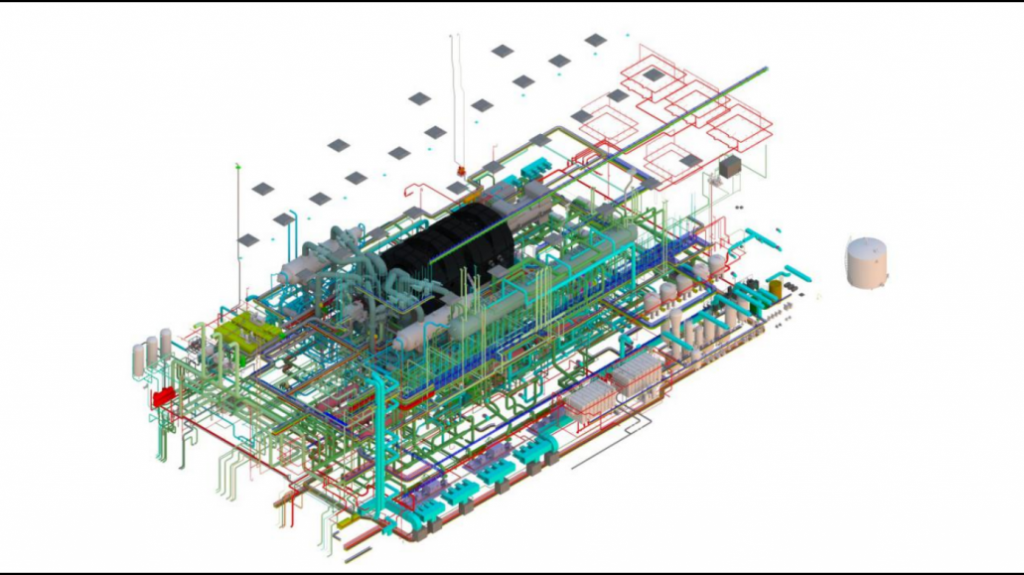

1)BIM模型 华龙一号核电常规岛全厂BIM模型。

2)模型解析

将BIM模型经过轻量化处理后,导入专业VR软件进行程序开发。

3)场景搭建

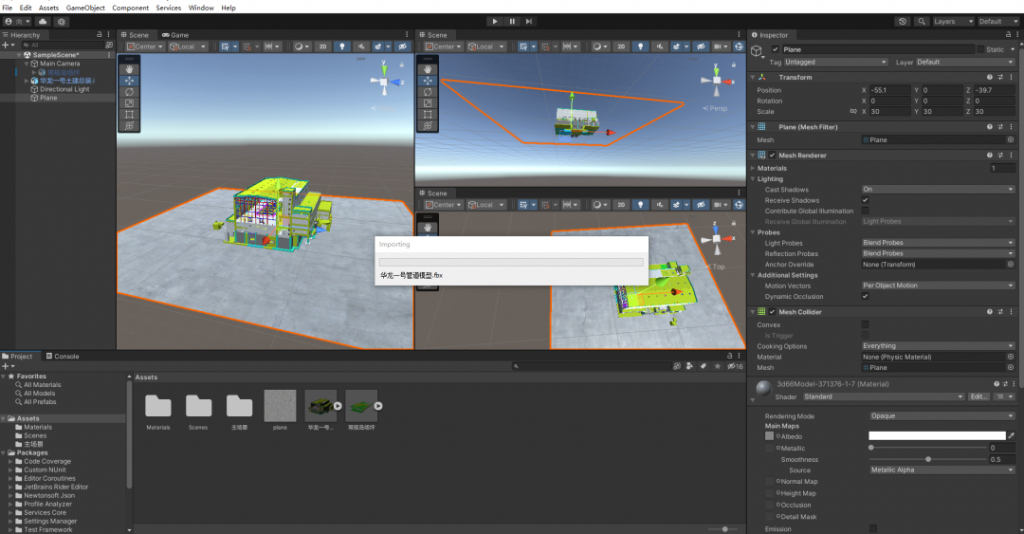

导入的模型需要经过位置调整、材质贴图、灯光设置等操作,为下一步程序开发做准备。

4)实际应用

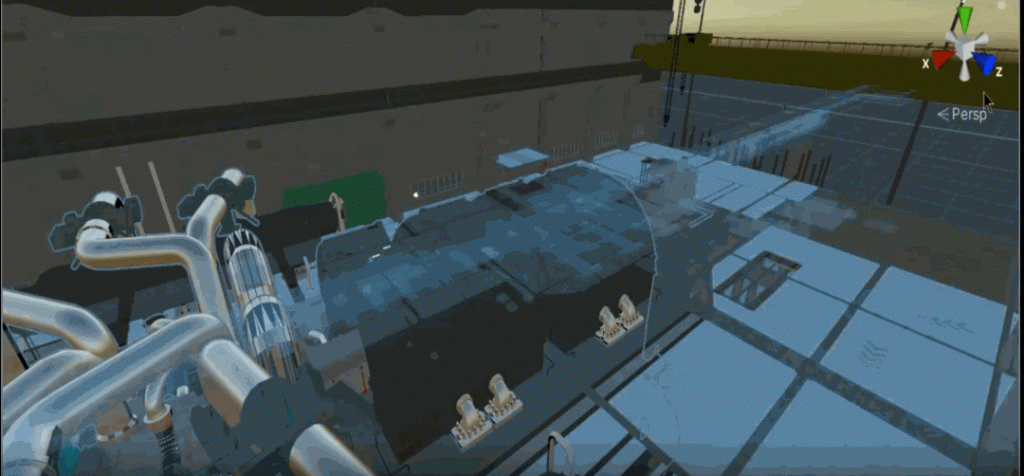

搭建好场景后,通过脚本编写与程序开发,最终形成可运行的VR程序。

三、应用效果

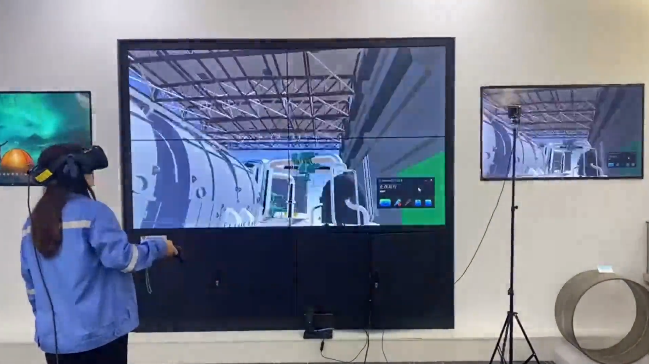

BIM+VR技术作为一种可视化的方案,通过在核电施工建设领域的运用,能对施工方案的具体效果进行直观的展现。通过开展华龙一号核电常规岛项目实践应用,为项目现场技术人员、工程人员、安全人员、班组人员均提供了诸多便利。利用“不到现场一线即可体验一线”的沉浸式现场分析功能,解决了工程人员多地点、远程交流、远程分析现场质量、安全、技术等效率低问题 。

四、应用价值

1)施工方案沉浸式仿真验证

通过BIM+VR技术的运用,可“一比一”真实还原工程现场实景、实况。方案分析者无需前往工程一线即可对施工方案沉浸式分析及优化,施工前充分分析方案可行性。

2)施工方案沉浸式交底

通过扫码定位方式,将未开建分项工程进行虚拟预演,提前搭建竣工后工程场景。通过 BIM 模型定位、利用VR插件。工程人员利用扫描随时查看方案预演内容,最终实现施工前体验竣工场景的真实场景交底效果。

3)质量安全沉浸式交底

通过在BIM模型中预设质量点、安全分析,辅助一线人员更好的传递培训知识,推广安全意识,利用“未入现场及体验现场”沉浸式感受,更好的将现场质量安全工作实践。

文章来源于公众号:上海核电 作者:上海核电
