VR 视频端到端解决方案

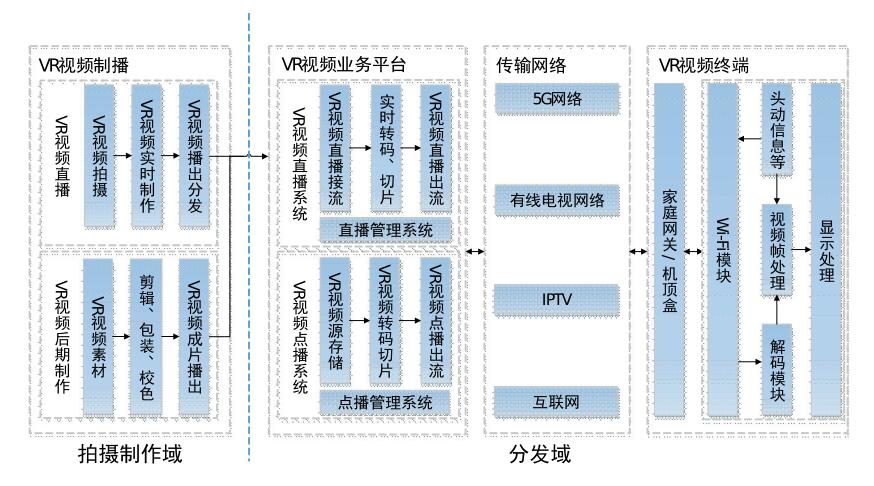

VR 视频端到端解决方案系统架构

VR 视频端到端解决方案系统架构包括 VR 视频制播平台、VR 视频业务平台、传输网络、VR 视频终端。

VR 视频制播可分为直播场景、录播和点播场景两类。对于直播场景，现场采集的 VR 视音频信号经过 VR 视频实时制作，完成播出分发。对于录播和点播场景，VR 视音频素材经过剪辑、包装、校色等处理后输出成片。

VR 视频业务平台包括 VR 视频直播系统和 VR 视频点播系统两部分。在直播管理系统和点播管理系统的基础上，VR 直播流和 VR 视频源通过转码、切片后形成播出流，随后推送至传输网络。

VR 视频传输网络包括：5G 网络、有线电视网络、IPTV 和互联网等。

VR 视频流传送至家庭网关/机顶盒后，通过 VR 视频终端的 Wi-Fi 模块进行接收，随后进行解码、视频帧处理和头部动态信息操作控制等，最终完成 VR 视频的显示。

VR 视频拍摄制作域解决方案

VR 视频拍摄制作工艺流程

通过提炼总结 VR 视频拍摄制作过程的关键工作节点，形成 VR 视频拍摄制作工艺流程。当前 VR 视频业务主要分为直播和录播、点播两类场景，两种场景分别对应不同的工艺流程。

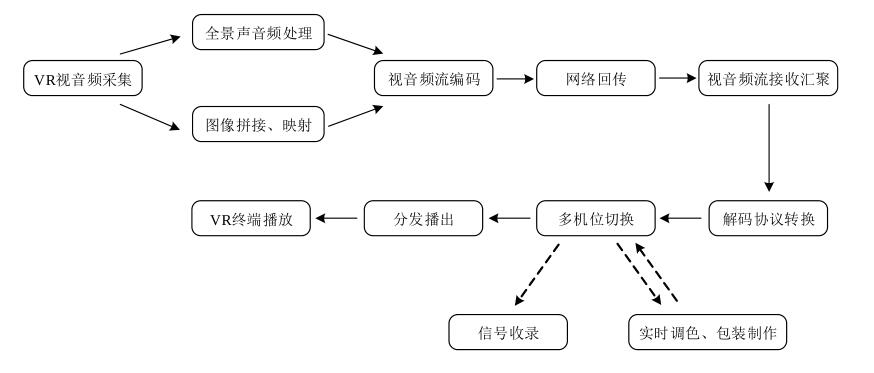

对于直播场景，通过 VR 摄像机采集拍摄全景画面，同时完成实时的音频嵌入和全景视频的拼接缝合，再将视音频信号同步进行适配于网络传输的压缩编码，然后通过固定网络或移动网络将高码率的视音频流信号回传至 VR 切换制作系统，经过解码转换为可适配视频制作系统的信号，在后方的制作系统内完成 VR 信号收录、 播放、在线包装以及必要的实时校色等处理，最终通过播出设备将制作好的信号进行面向客户端的分发播出。面向直播的 VR 视频拍摄制作工艺流程如图所示：

对于录播和点播场景，VR 视音频采集后对画面进行一级调色，调色后的 VR 图像经过拼接、映射、移动镜头增稳等处理后，依次进行剪辑、包装和二级调色，最后输出成片，用于后续录播和点播使用。面向录播和点播的 VR 视频拍摄制作工艺流程如图 所示：

在 VR 视频拍摄制作流程中，各重要节点均应有专业的技术人员进行技术指标和艺术效果监看，如前端 VR 摄像机拍摄/拼接实时预览，剪辑调色输出信号实时监看等。

（文章内容摘自：5G 高新视频 — VR 视频技术白皮书（ 2020））
